Utilisation des embases Keystone

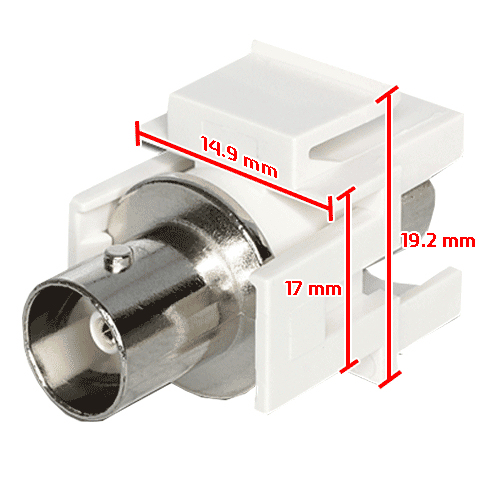

 | Keystone est une norme définissant les dimensions d'insertion des embases dans un panneau de brassage de ce type. Les ouvertures en face avant d'un panneau destinées à accueillir un module au format Keystone sont de 14.9 mm x 17 mm. Ce standard de l'industrie, quelquefois également appelé embase à bascule, permet l'insertion de modules variés facilitant ainsi les connexions de type RJ45 (Ethernet), USB (disques de sauvegarde), HDMI (écran de contrôle), RCA (Audio ou vidéo analogique), Type F (distribution TV), BNC (vidéosurveillance), RJ12 (téléphonie) et Fibre optique, en face avant des panneaux de brassage classiques, ceux utilisés habituellement pour les prises informatiques RJ45. L'utilisation de ces embases de traversée procure aussi un gain de place considérable ainsi qu'une clarté dans le câblage. Elles sont souvent utilisées pour reporter en face avant de la baie les ports situés à l'arrière des serveurs ou autre matériel vidéo, audio, sono ..., connectés par cuivre ou fibre optique. |
Embase Keystone traversée RJ45
Embases de traversée RJ45 insérables dans un panneau de brassage au format Keystone.
Très utile pour reporter en face avant de la baie les ports Ethernet d'un serveur, pour permettre de brasser un matériel actif posé à coté de la baie, pour reporter les ports de la Box...
Trois catégories disponibles : Cat5e, Cat6, Cat6A
Connecteur face avant et arrière : RJ45
Dimensions (LxPxH) : 33,2 x 16.3 x 22,3 mm
Code produit : SW-CAT6-1008 SW1103223001
Très utile pour reporter en face avant de la baie les ports Ethernet d'un serveur, pour permettre de brasser un matériel actif posé à coté de la baie, pour reporter les ports de la Box...
Trois catégories disponibles : Cat5e, Cat6, Cat6A
Connecteur face avant et arrière : RJ45
Dimensions (LxPxH) : 33,2 x 16.3 x 22,3 mm
Code produit : SW-CAT6-1008 SW1103223001
Plusieurs références disponibles en cliquant sur les choix ci-dessous
Référence :
Références disponibles : EKSTRJ45C5E EKSTRJ45C6 EKSTRJ45C6A
Embases Keystone traversée BNC
Embases BNC insérables dans un panneau de brassage au format Keystone.
Permettent le report en face avant des ports vidéo analogique d'un enregistreur ou de caméra de vidéosurveillance...
Connecteur face avant et arrière : BNC femelle, contacts dorés.
Dimensions (LxPxH) : 32.5 x 18 x 22,3mm.
Permettent le report en face avant des ports vidéo analogique d'un enregistreur ou de caméra de vidéosurveillance...
Connecteur face avant et arrière : BNC femelle, contacts dorés.
Dimensions (LxPxH) : 32.5 x 18 x 22,3mm.
Référence :
Références disponibles : EKSTBNC

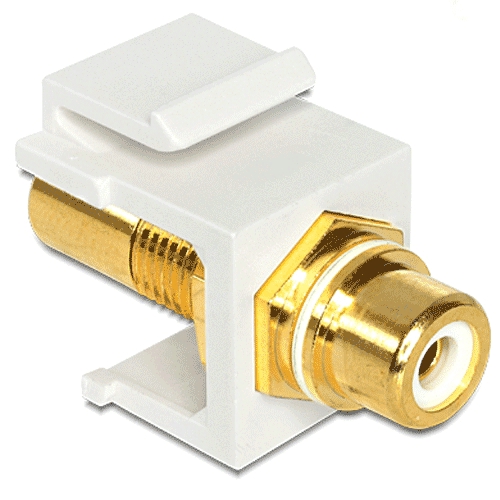

Embases Keystone traversée RCA
Embases RCA insérables dans un panneau de brassage au format Keystone.
Selon la couleur choisie, permettent la connexion de périphériques audio ou vidéo analogique en face avant de la baie de brassage.
Trois couleurs disponibles : Blanc, Rouge ou Jaune
RCA blanc : audio analogique, mono ou canal gauche
RCA rouge : audio analogique, canal droit
RCA jaune : vidéo composite
Connecteur face avant et arrière : RCA à contacts dorés
Dimensions (LxPxH) : 33,2 x 16.3 x 22,3 mm
Selon la couleur choisie, permettent la connexion de périphériques audio ou vidéo analogique en face avant de la baie de brassage.
Trois couleurs disponibles : Blanc, Rouge ou Jaune
RCA blanc : audio analogique, mono ou canal gauche
RCA rouge : audio analogique, canal droit
RCA jaune : vidéo composite
Connecteur face avant et arrière : RCA à contacts dorés
Dimensions (LxPxH) : 33,2 x 16.3 x 22,3 mm
Plusieurs références disponibles en cliquant sur les choix ci-dessous
Référence :
Références disponibles : EKSTRCAB EKSTRCAR EKSTRCAJ

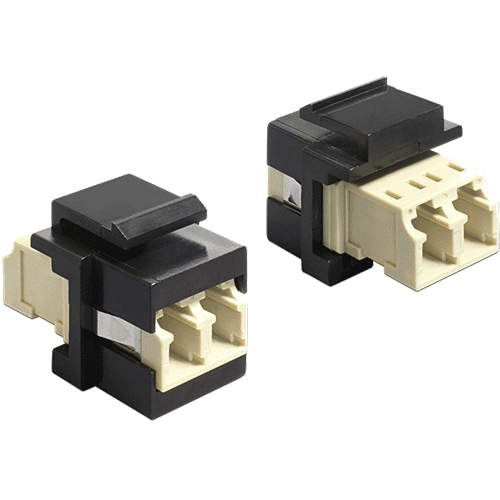

Embases Keystone traversée fibre optique
Embases pour fibre optique insérables dans un panneau de brassage au format Keystone.
Permettent la connexion d'une fibre optique ou jarretière optique sans avoir obligatoirement un tiroir fibre dans la baie informatique.
Compatible avec les fibres monomode et multimode.
Trois types de connexion optique disponibles :
Connecteur optique LC Duplex en face avant et en face arrière
Connecteur optique SC Simplex en face avant et en face arrière
Connecteur optique ST Simplex en face avant et en face arrière
Dimensions (LxPxH) : 31,9 x 17.8 x 22,1mm
Permettent la connexion d'une fibre optique ou jarretière optique sans avoir obligatoirement un tiroir fibre dans la baie informatique.
Compatible avec les fibres monomode et multimode.
Trois types de connexion optique disponibles :
Connecteur optique LC Duplex en face avant et en face arrière
Connecteur optique SC Simplex en face avant et en face arrière
Connecteur optique ST Simplex en face avant et en face arrière
Dimensions (LxPxH) : 31,9 x 17.8 x 22,1mm
Plusieurs références disponibles en cliquant sur les choix ci-dessous
Référence :
Références disponibles : EKSTLCDU EKSTSTSI EKSTSCSI

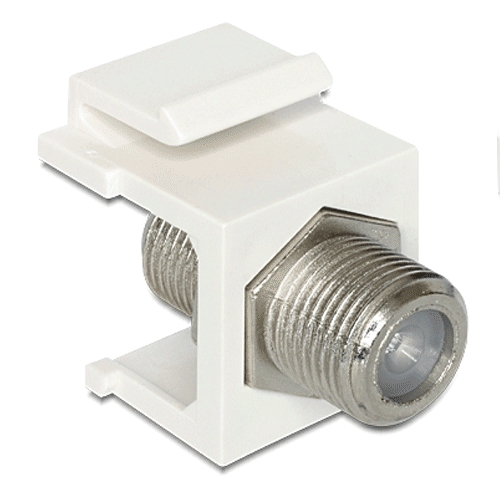

Embases Keystone type F
Embases de Type F insérables dans un panneau de brassage au format Keystone.
Permet le brassage et la distribution de la TV par câble.
Trois types disponibles :
Connecteur face avant : type F femelle
Connecteur face arrière : type F femelle
Dimensions (LxPxH) : 25,5 x 16.3 x 22,3mm
Connecteur face avant : IEC coaxial femelle
Connecteur face arrière : Type F femelle
Dimensions (LxPxH) : 27.8 x 16.3 x 22,3mm
Permet le brassage et la distribution de la TV par câble.
Trois types disponibles :
Connecteur face avant : type F femelle
Connecteur face arrière : type F femelle
Dimensions (LxPxH) : 25,5 x 16.3 x 22,3mm
Connecteur face avant : IEC coaxial femelle
Connecteur face arrière : Type F femelle
Dimensions (LxPxH) : 27.8 x 16.3 x 22,3mm
Plusieurs références disponibles en cliquant sur les choix ci-dessous
Référence :
Références disponibles : EKSTTF EKSTCOAXTF

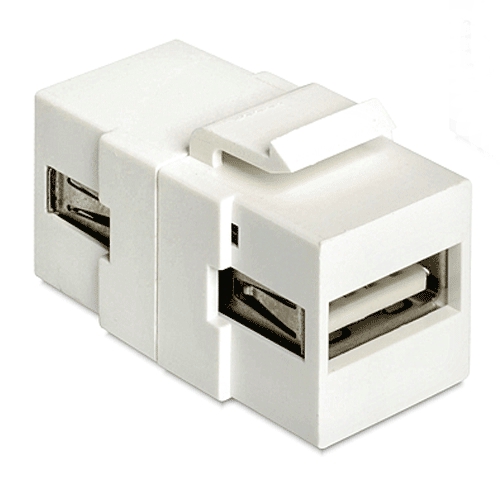

Embases Keystone USB
Embases USB insérables dans un panneau de brassage au format Keystone.
Permet le report en face avant de ports USB pour la connexion de périphériques divers tels que clefs USB, disques externes, imprimantes, ...
Trois types disponibles :
Connecteur face avant et arrière : USB2 A femelle
Dimensions (LxPxH) : 34,4 x 16.8 x 22,3 mm
Connecteur face avant et arrière : USB2 B femelle
Dimensions (LxPxH) : 34,4 x 16.8 x 22,3 mm
Connecteur face avat : USB2 A femelle
Connecteur face avant : USB2 B femelle
Dimensions (LxPxH) : 34,4 x 16.8 x 22,3 mm
Permet le report en face avant de ports USB pour la connexion de périphériques divers tels que clefs USB, disques externes, imprimantes, ...
Trois types disponibles :
Connecteur face avant et arrière : USB2 A femelle
Dimensions (LxPxH) : 34,4 x 16.8 x 22,3 mm
Connecteur face avant et arrière : USB2 B femelle
Dimensions (LxPxH) : 34,4 x 16.8 x 22,3 mm
Connecteur face avat : USB2 A femelle
Connecteur face avant : USB2 B femelle
Dimensions (LxPxH) : 34,4 x 16.8 x 22,3 mm
Plusieurs références disponibles en cliquant sur les choix ci-dessous
Référence :
Références disponibles : EKSTUSB2A EKSTUSB2B EKSTUSB2AB
Embases Keystone traversée HDMI
Embases HDMI insérables dans un panneau de brassage au format Keystone.
Très utile pour reporter en face avant la connexion d'un périphérique HDMI comme un écran de contrôle connecté sur un serveur ou un enregistreur de vidéosurveillance.
Connecteur face avant et arrière : HDMI femelle
Dimensions (LxPxH) : 29.7 x 16.8 x 21.9 mm
Très utile pour reporter en face avant la connexion d'un périphérique HDMI comme un écran de contrôle connecté sur un serveur ou un enregistreur de vidéosurveillance.
Connecteur face avant et arrière : HDMI femelle
Dimensions (LxPxH) : 29.7 x 16.8 x 21.9 mm
Plusieurs références disponibles en cliquant sur les choix ci-dessous
Référence :
Références disponibles : EKSTHDMI

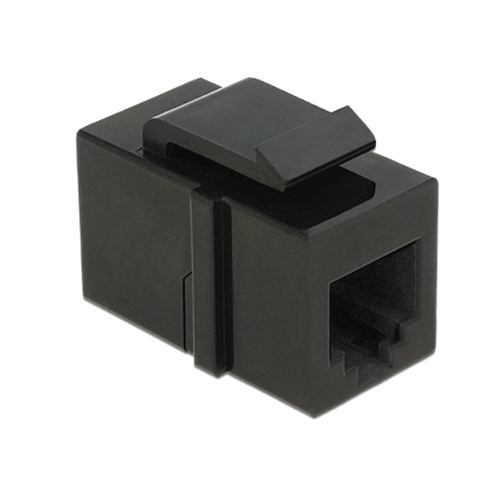

Embases Keystone traversée RJ12
Embases RJ12 insérables dans un panneau de brassage au format Keystone.
Souvent utilisé pour reporter en face avant les ports de téléphone de la Box ou la ligne ADSL.
Connecteur face avant : RJ12 (6P6C) femelle
Connecteur face arrière : RJ12 (6P6C) femelle
Dimensions (LxPxH) : 27 x 19.5x 16.8 mm
Souvent utilisé pour reporter en face avant les ports de téléphone de la Box ou la ligne ADSL.
Connecteur face avant : RJ12 (6P6C) femelle
Connecteur face arrière : RJ12 (6P6C) femelle
Dimensions (LxPxH) : 27 x 19.5x 16.8 mm
Référence :
Références disponibles : EKSTRJ12
 |
